Нерегулируемый секционный насос 50НC
Насосы 50НС с нерегулируемым по величине и направлению потоком рабочей жидкости используется в общемашиностроительных гидросистемах для получения двух потоков рабочей жидкости давлением до 50 МПа.
Основное отличие от 50НР – возможность дополнительной подачи рабочей жидкости от насоса пластинчатого БГ12-4 давлением до 2,5 МПа. Направление вращения вала гидронасоса - правое (по заказу возможно изготовление с левым вращением).
Рабочая среда насосов секционных 50НС - минеральное масло ВНИИНП-403 ГОСТ 16728-78, ИГП-30, ИГП-38 и ИГП-49 по ТУ 38.101413-97, вязкостью от 21 до 265 мм2/с (сСт) при температуре масла от +10 до +50°С и температуре окружающей среды от 0 до +50°С. Класс чистоты рабочей жидкости 14 по ГОСТ 17216-71 с номинальной тонкостью фильтрации 40 мкм.
Структура обозначения
|
50Н
|
Насос нерегулируемый на номинальное давление 50 МПа
|
|
С
|
С - секционный.
|
|
Х
|
Рабочий объем поршневого насоса, см3 (4; 6,3; 8; 10; 14;16; 32 ...)
|
|
Х
|
Количество отводов: без обозначения - с одним отводом; 2 – с двумя отводами
|
|
Х
|
Рабочий объем пластинчатого насоса, см3 (без обозначения -макс.объём 12,5 см3)
|
|
Л
|
Направление вращения: без обозначения - правое вращение; Л - левое вращение.
|
|
Х
|
Вид исполнения: без обозначения - непогружное исполнение, П - погружное исполнение
|
|
Х
|
Климатическое исполнение и категория размещения: без обозначения - исполнение УХЛ4; О4–общеклиматическое исполнение
|
Пример обозначения двухотводного секционного насоса с рабочим объемом 32 см³, давлением 50МПа - насос 50НС32/2

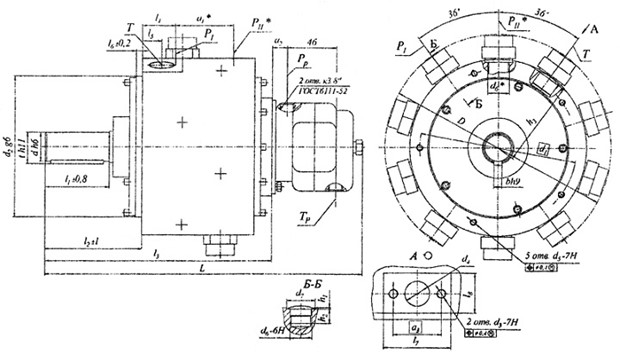

Габаритные и установочные размеры:
|
Тип насоса
|
L
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
l7
|
h1
|
h2
|
h3
|
a1
|
а2
|
а3
|
B
|
D
|
d
|
d1
|
d2
|
d3
|
d4
|
d5
|
d6
|
d7
|
T
|
|
50НС4, 50НС6,3
|
315
|
58
|
94
|
208
|
42
|
8
|
65
|
45
|
2
|
18
|
83
|
-
|
30
|
54
|
10
|
246
|
36
|
162
|
145
|
M10*15
|
22
|
M8*15
|
M27*2
|
35
|
39
|
|
50НС10, 50НС16,
50НС32, 50НС32/2
|
358
390
|
80
|
120
|
240
282
|
50
38
|
8
|
83
|
50
|
2
|
18
|
102
|
56
|
30
|
60
|
10
|
288
|
36
|
195
|
175
|
M10*15
|
31
|
M8*15
|
M27*2
|
35
|
39
|
|
50НС63, 50НС63/2
|
426
|
82
|
125
|
319
|
47
|
9
|
102
|
70
|
3
|
22
|
130
|
70
|
30
|
-
|
16
|
335
|
55
|
255
|
230
|
M12*18
|
50
|
M12*18
|
M36*2
|
45
|
59
|
Устройство секционного насоса 50НС:
Насос секционный 50НС состоит из радиально-поршневого насоса высокого давления 50нр и пластинчатого насоса низкого давления БГ12-42. Конструкция радиально-поршневого насоса построена по схеме радиального расположения поршней 9 с качающейся осью. Приводной эксцентриковый вал насоса 1 опирается на два подшипника 7. На эксцентрик вала опираются два ряда цилиндров 16 (на один ряд цилиндров для насосов с рабочими объемами 4; 6,3; 10 и 16 см3) по пять в каждом ряду (для насосов с рабочими объемами 4 и 10 см3 по 3 в каждом ряду). В цилиндры вставлены поршни 9, сферические головки которых упираются в ответные сферы подпятников 29, установленных в расточках корпуса, образуя при этом подвижное цикличное соединение. В расточках корпуса 18 расположен нагнетательный клапан 14 и имеются отверстия, объединяющие все расточки в ряду и образующие один или два нагнетательных коллектора. Нагнетательный клапан прижат к седлу пружиной 13. В корпусе имеется радиальное отверстие, предназначенное для подвода (всасывания) жидкости во внутреннюю полость насоса. При всасывании рабочая жидкость из картера(внутренней полости) насоса через пазы на эксцентрике вала поступает в рабочую камеру, образованную цилиндром и поршнем. Когда внутреннее отверстие цилиндра выходит из зоны паза на валу и перекрывается, рабочая камера уменьшается и происходит нагнетание рабочей жидкости через нагнетательные клапаны в коллектор нагнетания, который имеет отверстие для соединения с гидросистемой. Пластинчатый насос 23 крепится к радиально-поршневому насосу болтами 24. Привод пластинчатого насоса осуществляется от вала поршневого насоса через муфту. Уплотнение стыка пластинчатого насоса с задней крышкой поршневого насоса осуществляется уплотнением 25.
технические характеристики одноотводных секционных насосов
|
Параметры
|
50НС4
|
50НС6,3
|
50НC8
|
50НС10
|
50НС14
|
50НС16
|
50НС32
|
50НС63
|
|
Количество отводов
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Ном. подача, л/мин
|
5,5
|
8,6
|
11
|
13,2
|
19,3
|
22
|
44,1
|
80
|
|
Частота вращения, об/мин, ном.
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
1500
|
|
Частота вращения, об/мин, макс.
|
1800
|
1800
|
1800
|
1800
|
1800
|
1800
|
1800
|
1800
|
|
Частота вращения, об/мин, мин.
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
300
|
|
Давление на выходе ном. / макс., МПа
|
50 / 63
|
50 / 63
|
50 / 63
|
50 / 63
|
50 / 63
|
50 / 63
|
50 / 63
|
50 / 63
|
|
Давление на входе, МПа, минимальное
|
-0,02
|
-0,02
|
-0,02
|
-0,02
|
-0,02
|
-0,02
|
-0,02
|
-0,02
|
|
Давление на входе, МПа, максимальное
|
+0,05
|
+0,05
|
+0,05
|
+0,05
|
+0,05
|
+0,05
|
+0,05
|
+0,05
|
|
Коэффициент подачи, не менее
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,93
|
0,91
|
|
Масса насоса, кг
|
23,5
|
23,5
|
28,5
|
37,5
|
37,5
|
43,5
|
43,5
|
81,5
|
технические характеристики двухотводных секционных насосов
|
Наименование параметров
|
Насос 50НС8/2
|
Насос 50НС32/2
|
Насос 50НС63/2
|
|
Количество отводов
|
2
|
2
|
2
|
|
Номинальная подача:
радиально-поршневого насоса/одного отвода насоса/пластинчатого насоса, л/мин
|
11/5,5/17,5
|
44,1/22/17,5
|
-
|
|
Частота вращения, об/мин, номинальная
|
1500
|
1500
|
1500
|
|
Частота вращения, об/мин, максимальная
|
1800
|
1800
|
1800
|
|
Частота вращения, об/мин, минимальная
|
300
|
300
|
300
|
|
Давление на выходе, МПа:
- радиально-поршневого насоса ном./макс.
- пластинчатого насоса ном./макс.
|
50/63
2,5/6,3
|
50/63
2,5/6,3
|
50/63
2,5/6,3
|
|
Давление на входе, МПа, минимальное
|
-0,02
|
-0,02
|
-0,02
|
|
Давление на входе, МПа, максимальное
|
+0,05
|
+0,05
|
+0,05
|
|
Коэффициент подачи, не, менее
|
0,93
|
0,93
|
0,91
|
|
Масса насоса, кг
|
28,5
|
43,5
|
81,5
|
таблица некоторых аналогов
|
Наименование
|
Аналог ШЗ "Гидропривод"
|
|
насос 50НС4
|
насос НПР4/50
|
|
насос 50НС16
|
насос НПР16/50
|
|
насос 50НС32
|
насос НПР32/50
|
|
насос 50НС32/2
|
насос НПР16-16/50
|
Примеры обозначений насоса при заказе:
50нс4, 50нс6,3 УХЛ4, 50нс10, 50нс14, 50нс14/2, 50нс16 УХЛ4, 50нс32, 50нс32/2 О4, 50нс63/2 УХЛ4.
