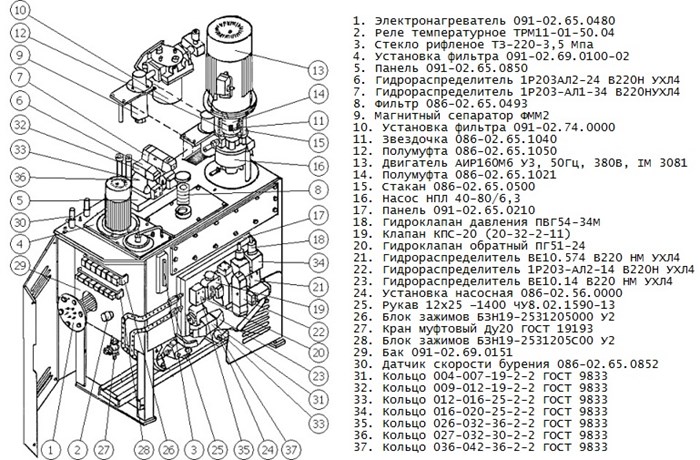

Гидростанция 086-02.65.0000

Маслонасосная станция 086-02.65.0000 применяется в гидросистеме управления механизмами буровых станков СБШ и состоит из следующих частей:
- Реле давления ГПГ 62-11;
- Гидрораспределитель Р202-Ал2-24-А220-50;
- Гидрораспределитель Р202-Ал1-24 А220-50;
- Гидрораспределитель Р202-Ал2-14 А220-50;
- Фильтр масляный ФМ-5;
- Насос 35Г12-24;
- Золотник напорный ПВГ 54-24;
- Клапан предохранительный МПКП 20-01;
- Клапан обратный ПГ 51-24;
- Реверсивный золотник 14ПГ73-12 с э/у;
- Реверсивный золотник 54БПГ 73-11 с э/у;
- Гидропанель 086-02.65.0210;
- Гидропанель 086-02.65.0850.
Установка фильтра 086-02.57.0000 включает в себя:
- Фильтр 086-02.57.0170,
- Клапан подпорный 086-02.57.0130,
- Насос 18БГ12-22.
Установка фильтра 086-02.71.0000 включает в себя:
- Клапан 086-02.74.2150,
- Распределитель 086-02.71.0100.
Блок фильтров 086-02.74.0000 включает в себя:
- Клапан 086-02.74.2150,
- Распределитель 086-02.74.71.0100.
Установка насосная 086-02.56.0000:
- Насос Н403Е в агрегате с электродвигателем.
Датчик скорости бурения 086-02.65.0852:
- Гидромотор Г15-22Н.
Блок гидроаппаратуры 086-02.47.0000 включает в себя:
- Клапан 086-02.47.1150,
- Клапан 086-02.47.1270,
- Реверсивный золотник 34ПГ 73-24,
- Реверсивный золотник 44ПГ 73-24,
- Плита 086-02.47.0121.
Блок гидроаппаратуры 086-55.09.000 включает в себя:
- Золотник реверсивный 34ПГ 73-24,
- Золотник реверсивный 44ПГ 73-24,
- Плита 086.55.09.01.
Сборка воздухопроводов 086-26.00.0000 включает в себя:
- Клапан обратный 086-26.07.0000,
- Насос пылеподавления А-4982-11 (041-26.01.0001),
- Насос вихревой ВКС-5/24 (041-26.04.0002),
- Вентиль регулирующий 041-26.03.0000 (041-26.03.0000-02).
Маслопровод машинного отделения 086-27.00.0000:
- Клапан переливной 086-27.00.0150.
Гидроцилиндр заваливания мачты 086-06.00.0000:
- Гидрозамок 12ТА 35.044.080.000-10.
Домкрат гидравлический 086-09.00.0000:
- Гидрозамок 16ТА 35.044.080.000-11.
Маслопровод мачты 86К.28.00.000-1 включает в себя:
- Золотник напорный ВГ66-13,
- Гидрозамок 8Р2-2-2 33.044.080.000,
- Клапан КУ-32 86.28.00.011,
- Гидрозамок 12Р2-3-3 33.044.080.000-01.
Регулятор давления 086-07.13.000

Изготовим аналогичную маслостанцию станка СБШ по предложенным параметрам.
