Генератор 4ГПЭМ-125

Генераторы постоянного тока 4ГПЭМ125 мощностью на 110 и 125 кВт, входит в состав электромашинных агрегатов экскаватора либо может эксплуатироваться в виде отдельной электрической машины. Генераторы ГПЭМ125 служат для питания электродвигателей главных приводов механизмов экскаваторов и предназначены для работы в районах умеренного, холодного и тропического климата, на высоте не более 1000 м над уровнем моря, с температурой окружающего воздуха от + 40 до -60 С. Окружающая среда взрывобезопасная, не содержащая агрессивных паров, газов и токопроводящей пыли.

- Параметры генераторов соответствуют режиму S1 по ГОСТ 183–74.
- Группа механического исполнения М1 по ГОСТ 17516.1–90.
- Требования техники безопасности соответствуют ГОСТ 12.2.007.0–75 и ГОСТ 12.2.007.1–75.
- Генераторы соответствуют требованиям ТУ 16–88 ИБЖЦ.527614.011 ТУ.

Структура условного обозначения 4ГПЭМ-125-2/1 У2
 4 — серия
 ГП — генератор постоянного тока
 Э — экскаваторный
 М — массивный магнитопровод
 125 — мощность, кВт.,
 исполнение по системе возбуждения:
 1 — две секционированных обмотки независимого возбуждения;
 2 — независимая и шунтовая обмотки возбуждения;
 3 — независимые несекционированные обмотки возбуждения;
 4 — размагничивающая и независимая обмотка возбуждения.
 исполнение вала:
 1 — один конец вала;
 2 — два конца вала.
 У2 — климатическое исполнение (У, ХЛ, Т) и категория размещения по ГОСТ 15150–69
Устройство и эксплуатация:
Магнитная система генератора выполнена на стальной станине с двумя зажимами заземления, на которую крепятся главные и добавочные полюса с насаженными на них катушками. Генераторный якорь состоит из листов электротехнической стали с аксиальными вентиляционными каналами и пазовой обмоткой. Конструкция траверсы дает возможность регулировки нейтрали и расстояния между щеткодержателем и коллектором. Генераторы имеют по два подшипника качения, с возможностью пополнения или частичной замены смазки в подшипниковых узлах без разборки самого генератора.

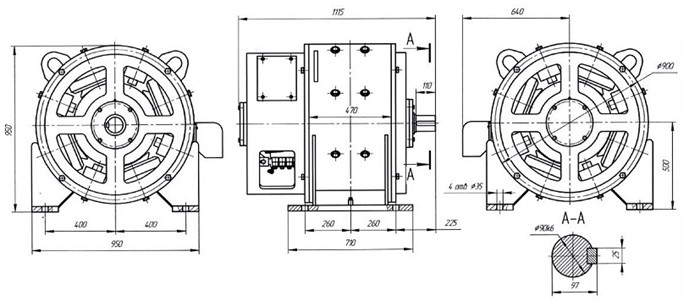

Габаритные и установочные размеры:

технические характеристики генераторов:


Тип генератора


Старое обозначение


Мощность,

кВт


Напряжение,
В


Ток,
А

Частота
вращения,
об/мин


КПД,
%


Масса,
кг

 4ГПЭМ-125–1/1 У2
 4ГПЭМ 125–1/1 Т2
 4ГПЭМ125–1/1 ХЛ2
 4ГПЭМ 125–2/1 У2
 4ГПЭМ-125–2/1 Т2
 4ГПЭМ125–2/1 ХЛ2




Генератор 2ПЭМ-2000М У2

125
110
125
125
110
125




330

379
333
379
379
333
379




1000

92,6
92,4
92,6
92,6
92,4
92,6




1813
