Двигатель ДПЭ-12, ДПЭ-52, ДПВ-52
Электродвигатели постоянного тока ДПЭ-12, ДПЭ-52, ДПВ-52 применяются для работы на приводах экскаватора с емкостью ковша до 12,5 м3 - механизмах поворота, напора, хода и открывания ковша, а также могут использоваться в других приводах, где требуется плавное регулирование частоты вращения.
По конструктивному исполнению двигатели выпускаются на лапах, с горизонтальным валом, коническими концами вала - IM1003 (с одним концом вала) и IM1004(с двумя концами вала); без лап, с фланцем на корпусе, с вертикальным валом, с двумя коническими концами вала - IM4014.
Структура условного обозначения двигателей ДПЭ, ДПВ:
ДП - двигатель постоянного тока,
Э - экскаваторный горизонтальный,
В - экскаваторный вертикальный,
12, 52 - условный габарит двигателя,
У, УХЛ, Т - климатическое исполнение по ГОСТ 15150-69,
1; 2 - категория размещения по ГОСТ15543.1-89 (Для ДПЭ-12 только категория размещения 1)
Экскаваторные двигатели ДПЭ, ДПВ выпускаются универсальными по способу охлаждения – с принудительной вентиляцией и естественным охлаждением. Двигатели закрытого исполнения с естественным охлаждением и двигатели защищенного исполнения с принудительной вентиляцией взаимозаменяемы и различаются только наличием или отсутствием крышек на окнах выхода и входа воздуха.
- класс изоляции - Н и F
- группа стойкости к механическим внешним воздействующим факторам - М3 или М25 наклон двигателя относительно продольной оси (крен) - до 15° длительно, относительно поперечной оси (дифферент) - до 15° кратковременно (для ДПЭ12 - длительно)
- допустимое значение вибрации для ДПЭ-12 - 2,8 мм/с, для остальных двигателей - 4,5 мм/с (для экспорта или по отдельным заказам - 3,5 мм/с) при номинальной частоте вращения средний уровень звука - не выше 1 класса, для экспорта - не выше 2 класса
- по способу защиты от поражения электрическим током - класс 01, ГОСТ 12.2.007.0-75 номинальные данные могут быть указаны при стандартном напряжении 220 или 440 В (по запросу)
По заказу электродвигатели ДПЭ, ДПВ могут поставляться с предохранительными кожухами для защиты обмоток выводов от механических повреждений, приспособленными для непосредственного крепления электрического тормоза на корпусе двигателя, а также с пристроенным вентилятором.
технические характеристики двигателей ДПВ, ДПЭ
|
Исполнение
по частоте вращения
|
Тип двигателя, возбуждение
|
Исполнение
по способу охлаждения
|
Режим работы
|
Мощн., кВт
|
Напря-
жение, В
|
Ток, А
|
Частота вращения, об/мин
|
Напряж. возбуж-
дения, В
|
Макс. частота вращ., об/мин
|
|
Тихоходное
|
ДПЭ 52
независ.
|
продуваемое
|
ПВ=100%
|
54,0
|
395
|
150
|
1200
|
95
|
2200
|
|
ДПЭ 52
независ.
|
закрытое
|
45 мин
|
54,0
|
395
|
150
|
1200
|
85
|
2200
|
|
ДПВ 52
независ.
|
продуваемое
|
ПВ=60%
|
50,0
|
305
|
180
|
900
|
85
|
2200
|
|
Быстроходное
|
ДПЭ 52
независ.
|
продуваемое
|
ПВ=80%
|
60,0
|
305
|
220
|
1230
|
85
|
2200
|
|
ДПВ 52
независ.
|
продуваемое
|
ПВ=80%
|
60,0
|
305
|
220
|
1230
|
85
|
2200
|
|
ДПЭ 12
смеш.
|
закрытое
|
ПВ=25%
|
3,6
|
110
|
42
|
1430
|
1430
|
3600
|

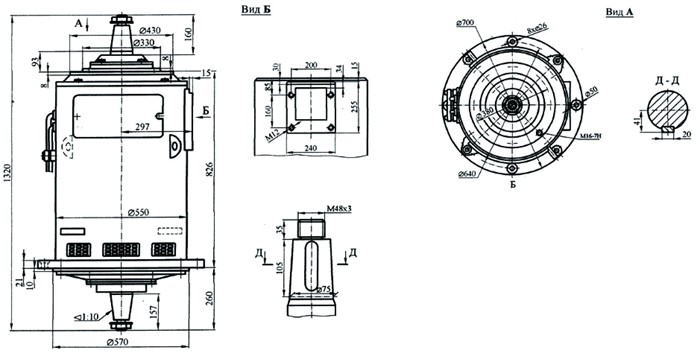

габаритные и установочные размеры двигателя ДПВ-52

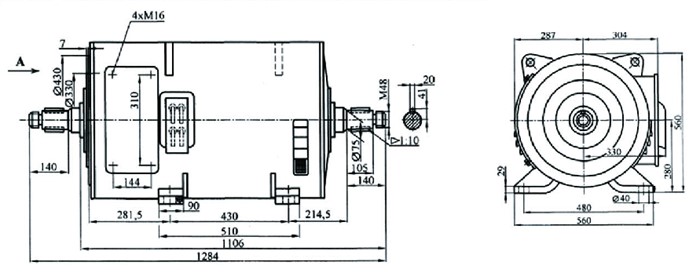

габаритные и установочные размеры двигателя ДПЭ-52

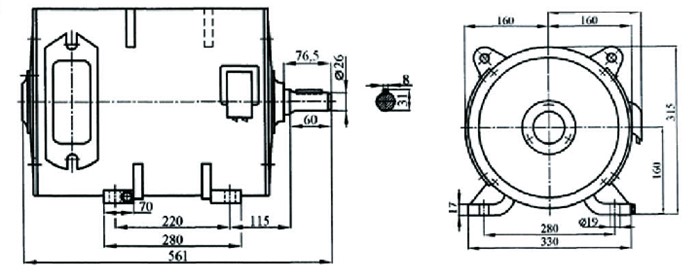

габаритные и установочные размеры двигателя ДПЭ-12
